Класс машины: | 669-180312 CLASSIC Goldline |
Тип платформы: | цилиндрический |
Проход над платформой, мм: | 335 х 125 |
Максимальная длина стежка, мм: | 9 (зависит от Е-оснастки машины) |
Переключение между стежками основной и дополнительной длины: | нажатием на кнопку |
Максимальная скорость машины, ст/мин: | 3000 |
Автоматическая корректировка скорости машины: | в зависимости от длины стежка и высоты хода шагающей лапки |
Тип швейного материала: | средний и средне-тяжелый |
Количество игл: | 1 |
Модель иглы: | 134-35 |
Номера применяемых игл, Nm: | 80-140 (зависит от Е-оснастки машины) |
Тип стежка: | 301, челночный двухниточный |
Челнок: | вращающийся на горизонтальном валу |
Размер шпули, диаметр х ширина мм: | 26,0 х 10,9 |
Тип транспорта швейного материала: | нижняя рейка + шагающая лапка + игольный транспорт |
Автоматический подъем прижимной лапки: | базовая комплектация |
Максимальная высота подъема прижимной лапки, мм: | 20 |
Регулировка высоты хода шагающей лапки: | ручной регулятор |
Максимальная высота хода шагающей лапки, мм: | 9 |
Переключение между основной и дополнительной высотами хода шагающей лапки: | нажатием на кнопку |
Автоматическая закрепка шва: | базовая комплектация (опция: ручной рычаг) |
Переключение между основным и дополнительным натяжениями игольной нити: | нажатием на кнопку |
Рекомендуемая нить, Nm: | 80/3-15/3 (синтетика) |
Интегрированный LED-светильник с функцией регулировки яркости освещения: | опция |
Направитель швейного материала откидной, регулируемый: | опция |
Тип привода машины: | сервомотор, плоскоременная передача |
Номинальное напряжение: | 1 х 230 В, 50/60 Гц |
Максимальная мощность, кВА/час: | 0,8 |
Пневмосеть, бар: | 6 |
Автоматическая обрезка нити: | базовая комплектация |
Длина остатка нити на материале после автоматической обрезки, мм: | 10 |
Прочая технологическая оснастка: | по запросу |
Система смазки машины: | автоматическая |
Датчик минимального уровня масла в машине: | контроль по световому индикатору |

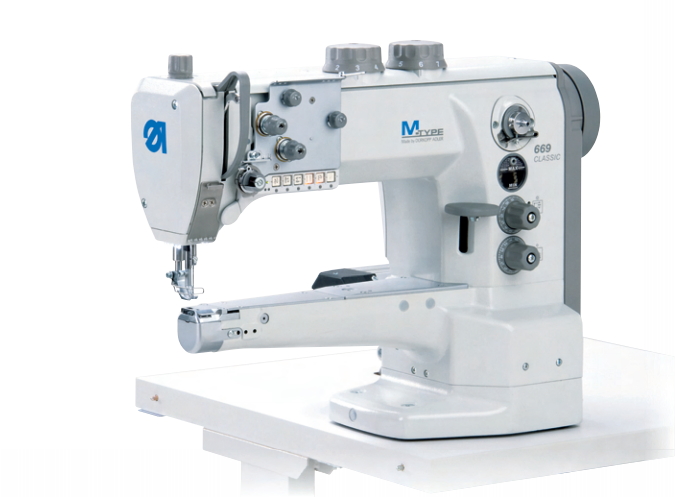

Машина 669-180312 CLASSIC Goldline серии M-TYPE оборудована увеличенным горизонтальным челноком (диаметр шпули 26 мм) и предназначена для швейных операций со средними и среднетяжелыми материалами. Машина комплектуется сервоприводом DAC ECO или другими сервоприводами на выбор (Ho Hsing, Powermax). Сервопривод позволяет регулировать скорость машины и задавать позиции останова иглы (при наличии позиционера).
Стандартная комплектация машины включает в себя стол, регулируемый по высоте. Машина может быть дополнительно укомплектована различной технологической оснасткой и интегрированным LED-светильником с функцией регулировки яркости освещения.
Система смазки машины полностью автоматическая. Челночный механизм имеет регулятор подачи масла в челнок. Машина оборудована муфтой безопасного отключения челнока.
Транспортирующая система, состоящая из нижнего реечного, игольного и альтернирующего верхнего транспортера (комбинация шагающей и прижимной лапок), гарантирует точную подачу материалов, различных по структуре и толщине. Высота хода шагающей лапки устанавливается от 1 до 9 мм ручным регулятором. Высота подъема прижимной лапки - 20 мм. Толщина прошиваемого материала в сжатом состоянии под лапкой - до 10 мм.
Механизм намотки нити на шпулю встроен в головку машины и оборудован ножом для быстрой обрезки нити после ее намотки на шпулю. Особая конструкция шпуленамотчика позволяет экономить нить и время намотки.
Широкий диапазон номеров применяемых игл (80-140) и длина стежка до 9 мм позволяют выполнять на машине 669 стачные и декоративные швы.
Дополнительный отключаемый натяжитель игольной нити обеспечивает идеальный шов на чередующихся тонких и толстых участках шва.
Технологическая оснастка для машины 669180010:
- E 1/6 (номер иглы 100-140, максимальная длина стежка 6 мм)
- E 1/9 (номер иглы 100-140, максимальная длина стежка 9 мм)
- E 3/6 (номер иглы 100-140, максимальная длина стежка соответственно 6 мм)
- E 9/5 (номер иглы 80-120, максимальная длина стежка соответственно 5 мм)
Пример швейной операции на машине 669-180010 (окантовка швейных изделий):
Технологическая оснастка для окантовки швейных изделий на машине 669 класса:
- E 4/6 (максимальная длина стежка 6 мм, номер иглы 100-140, ширина окантовки в готовом виде до 12 мм)
- E 5/6 (максимальная длина стежка 6 мм, номер иглы 100-140, ширина окантовки в готовом виде более 12 мм)
Пример швейной операции на машине 669-180112 (декоративные швы на кожгалантерейных изделиях):
Направитель швейного материала откидной, регулируемый (N800 080004)
Прижим осуществляется специальной пружиной.
Направитель швейного материала откидной, регулируемый (N800 080021)
Прижим осуществляется специальной пружиной с фиксатором.
Направитель швейного материала откидной, регулируемый (N800 080021)
Прижим осуществляется специальной пружиной с фиксатором.
Пример швейной операции на машине 669-180112 (притачивание войлочного канта к фильтру):
Пример швейной операции на машине 669-180312 (притачивание пластикового элемента к подголовнику автомобильного сиденья). Для исключения перегрева иглы машина может быть дополнительно оборудована пневматическим узлом охлаждения иглы.
(также может быть установлен на машину по предварительному заказу).
Кнопочная панель оператора машины серии M-TYPE. Часто используемую функцию (например, закрепку) можно переключить на «любимую кнопку швеи».
Процессор DAC CLASSIC со стандартной панелью управления, устанавливаемой на головке машины:
Процессор EFKA DA321G с базовой панелью управления:
