Класс машины: | 838-180122-M |
Тип платформы: | колонковый |
Проход над платформой, мм: | 280 х 300 |
Максимальная длина стежка, мм: | 10 (зависит от Е-оснастки) |
Максимальная скорость машины, ст/мин: | 2000 (зависит от Е-оснастки) |
Тип швейного материала: | тяжелый |
Количество игл: | 1 |
Модель иглы: | 134 |
Номера применяемых игл, Nm: | 120-230 (зависит от Е-оснастки машины) |
Тип стежка: | 301, челночный двухниточный |
Челнок: | увеличенный, вращающийся на вертикальном валу |
Размер шпули, диаметр х ширина мм: | 26 х 10,9 |
Тип транспорта швейного материала: | нижняя рейка + верхний приводной ролик |
Автоматический подъем верхнего приводного ролика: | базовая комплектация (опция: коленный рычаг) |
Максимальная высота подъема верхнего приводного ролика, мм: | 12 |
Автоматическая закрепка шва: | базовая комплектация (опция: ручной рычаг) |
Переключение между основным и дополнительным натяжениями игольной нити: | нажатием на кнопку |
Рекомендуемая нить, Nm: | 40/3-15/3 (синтетика) |
Интегрированный LED-светильник с функцией регулировки яркости освещения: | опция |
Направитель швейного материала откидной, регулируемый: | опция |
Тип привода машины: | интегрированный сервомотор, безременная передача |
Номинальное напряжение: | 1 х 230 В, 50/60 Гц |
Максимальная мощность, кВА/час: | 0,8 |
Пневмосеть, бар: | 6 |
Расход сжатого воздуха за один цикл, Нл/мин: | 0,7 (без дополнительных опций) |
Автоматическая обрезка нити: | базовая комплектация |
Дополнительная длина стежка: | базовая комплектация |
Переключение между стежками основной и дополнительной длины: | нажатием на кнопку |
Прочая технологическая оснастка: | по запросу |
Система смазки машины: | автоматическая |
Машина оборудована увеличенным вертикальным челноком (диаметр шпули 26 мм) и предназначена для швейных операций в производстве обуви и кожгалантерейных изделий из тяжелых материалов.
Машина 838-180122-M содержит функции: автоматическая обрезка ниток, автоматическая закрепка, автоматический подъем прижимного приводного ролика, «вторая длина» стежка и быстрое переключение дополнительного натяжения игольной нити. Машина оборудована кнопочной панелью оператора с функциями: «ручная закрепка», «плюс один стежок», «игла вверх-вниз». Машина поставляется с автоматизированным сервоприводом DAC CLASSIC DIRECT DRIVE. Привод монтируется в рукав машины (безременная передача).
Сервопривод DAC CLASSIC DIRECT DRIVE оснащен эргономичным пультом управления, позволяющим быстро включить/отключить автофункции, настроить «автошов», и выбрать тип закрепки (однократная, двойная, сложная и закрепка «стежок-в-стежок»).
Автоматизированный сервопривод позволяет регулировать все параметры работы машины, в том числе скорость и позицию останова иглы.
Стандартная комплектация машины включает в себя стол, регулируемый по высоте. Машина может быть дополнительно укомплектована различной технологической оснасткой и интегрированным LED-светильником с функцией регулировки яркости освещения.
Благодаря специально разработанной быстросменной технологической оснастке наряду с инновационной кинематикой серии M-TYPE, транспортирующая система, состоящая из нижнего реечного транспортера и верхнего прижимного роликового транспортера, имеющего независимый привод, гарантирует высокоточную подачу тяжелого материала на перекрестных швах. Переключаемый с кнопочной панели оператора дополнительный натяжитель игольной нити обеспечивает идеальный шов на чередующихся тонких и толстых швейных участках. В челноке машины установлена специальная пружина, исключающая неравномерное вращение шпули по инерции.
Механизм намотки нити на шпулю встроен в головку машины и оборудован ножом для быстрой обрезки нити после ее намотки на шпулю. Особая конструкция шпуленамотчика позволяет экономить нить и время намотки.
Система смазки машины полностью автоматическая. Челночный механизм имеет регулятор подачи масла в челнок. Машина оборудована муфтой безопасного отключения челнока.

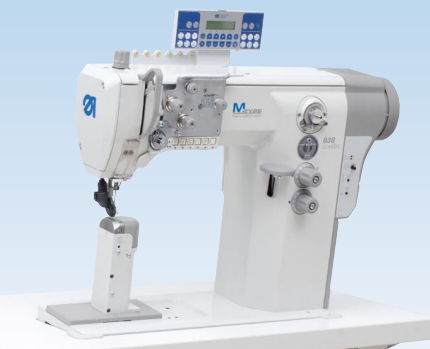

Машина класса 838 серии M-TYPE
Механический упор N800 080030 со сменными упорными пальцами:
Дополнительная технологическая оснастка, используемая для контроля края сшиваемых материалов:
- направитель швейного материала откидной, регулируемый (N800 080004)
Прижим осуществляется специальной пружиной
- направитель швейного материала откидной, регулируемый (N800 080001)
Прижим осуществляется специальной пружиной с фиксатором
- направитель швейного материала откидной, регулируемый (N800 080021)
Прижим осуществляется специальной пружиной с фиксатором

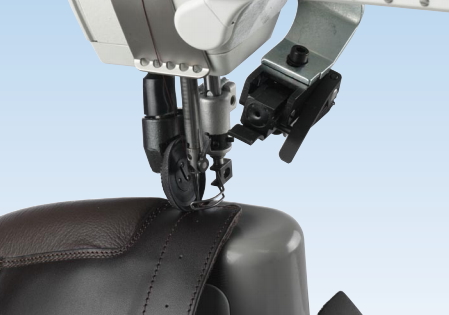

Сменный верхний транспортер в сборе, общий вид. Может поставляться в комплекте с роликами даметром 25 мм (три вида: металлический с ромбовидной насечкой, металлический с резиновым ободком, металлический гладкий), 35 мм (три вида: металлический с ромбовидной насечкой, металлический с резиновым ободком, металлический гладкий), 45 мм (два вида: металлический, ободок шириной 2 мм с ромбовидной насечкой; металлический, ободок шириной 3,8 мм с ромбовидной насечкой).
Виды роликов:
- диаметр 25 мм металлический с ромбовидной насечкой (0888 220430)
- диаметр 25 мм металлический с резиновым ободком (0888 220523)
- диаметр 25 мм металлический с гладкой поверхностью (0888 220500)
- диаметр 35 мм металлический с ромбовидной насечкой (0888 220760)
- диаметр 35 мм металлический с резиновым ободком (0888 220783)
- диаметр 35 мм металлический с гладкой поверхностью (0888 220770)
- металлический, ободок шириной 2 мм с ромбовидной насечкой (0888 220460)
- металлический, ободок шириной 2 мм с ромбовидной насечкой (0888 220460)
Пульт управления привода DAC CLASSIC позволяет быстро включить/отключить автофункции, настроить «автошов», и выбрать тип закрепки (однократная, двойная, сложная и закрепка «стежок-в-стежок») и отрегулировать все параметры работы машины, в том числе скорость и позицию останова иглы.
Кнопочная панель оператора (швеи) машины серии M-TYPE. Панель может содержать до шести переключаемых функций, часто используемых в работе за машиной (количество функций зависит от комплектации машины).
Процессор DAC CLASSIC со стандартной панелью управления, устанавливаемой на головке машины:
